EVI ایئر کولڈ ہیٹ پمپ

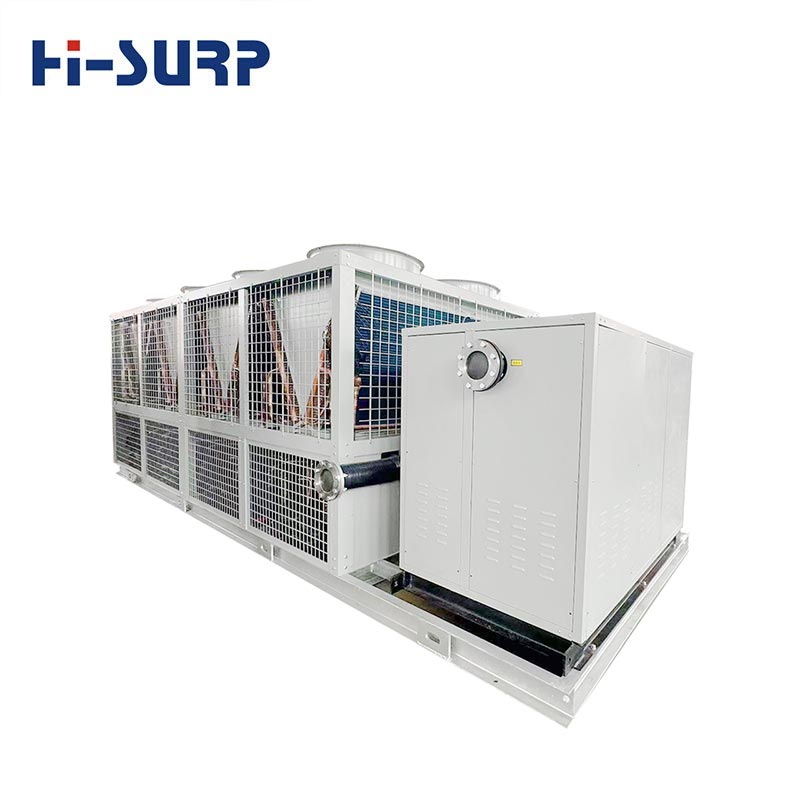

Hisurp EVI ایئر کولڈ ہیٹ پمپ ایک اعلیٰ کارکردگی کا یونٹ ہے، جو اعلیٰ معیار کے ساتھ ہے، جو روایتی ایئر کولڈ چلر/ہیٹ پمپس پر مبنی بہتر ویپر انجیکشن (EVI) ٹیکنالوجی کو اپناتا ہے۔ یہ خاص طور پر کم درجہ حرارت والے ماحول (جیسے شمالی علاقہ جات، سرد آب و ہوا، یا پروسیس ہیٹنگ منظرنامے) میں زیادہ حرارتی صلاحیت کی ضروریات والے منصوبوں کے لیے موزوں ہے۔

EVI کیا ہے؟

EVI ایئر کولڈ ہیٹ پمپ کے لیے EVI (بڑھا ہوا بخارات کا انجیکشن) ایک ایسی ٹیکنالوجی ہے جو کمپریسر کو بہتر بناتی ہے۔ انٹرمیڈیٹ گیس انجیکشن (الیکٹرو انجیکشن) کے ذریعے کارکردگی۔ اس کا بنیادی اصول یہ ہے:

کمپریسر کمپریشن کے عمل کے دوران، ریفریجرینٹ بخارات کا ایک حصہ، ایک انٹرمیڈیٹ کے ذریعے پروسیس کیا جاتا ہے۔ گرمی ایکسچینجر، متعارف کرایا جاتا ہے؛
اس سے کمپریسر کے خارج ہونے والے ماس کے بہاؤ کی شرح اور انتھالپی میں اضافہ ہوتا ہے۔
اس طرح نمایاں طور پر کم درجہ حرارت حرارتی صلاحیت اور نظام کی کارکردگی کو بہتر بناتا ہے۔

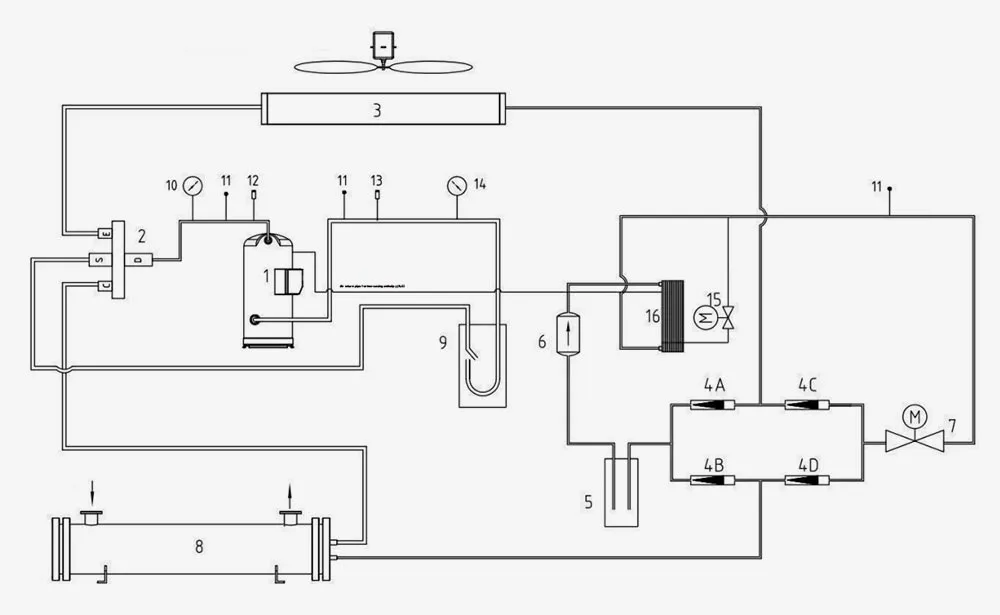

EVI ایئر کولڈ ہیٹ پمپ کیسے کام کرتا ہے۔

1. سکرول کمپریسر
2. چار طرفہ والو
3. ایئر سائیڈ ہیٹ ایکسچینجر
4. والو چیک کریں۔
5. ہائی پریشر مائع ذخائر
6. خشک فلٹر
7. الیکٹرانک توسیع والو
8. شیل اور ٹیوب ہیٹ ایکسچینجر
9. گیس مائع الگ کرنے والا
10. ہائی پریشر میٹر (چھوڑ دیا گیا)
11. سوئی والو پر عمل کریں۔
12. ہائی پریشر سوئچ
13. کم دباؤ والا سوئچ
14. کم پریشر میٹر (چھوڑ دیا گیا)
15. Enthalpy- بڑھتا ہوا الیکٹرانک ایکسپینشن والو
16. گیس میں اضافہ کرنے والا enthalpy-بڑھانے والا اکانومائزر

نوٹ: ڈبل لائن ریفریجریشن سائیکل ہے، سنگل لائن جیٹ اینتھالپی اضافہ سائیکل ہے

پائیدار EVI ایئر کولڈ ہیٹ پمپ کے ہیٹنگ آپریشن کے دوران، ریفریجرینٹ گردش کا راستہ یہ ہے: کمپریسر 1 → چار طرفہ والو 2 → شیل اور ٹیوب ہیٹ ایکسچینجر 9 → چیک والو 4B → ہائی پریشر مائع ذخائر 5 → خشک فلٹر 6 → الیکٹرانک ایکسپینشن والو 7 → چیک والو 4C → ایئر سائیڈ ہیٹ ایکسچینجر 3 → چار طرفہ والو 2 → گیس مائع جدا کرنے والا 9 → کمپریسر 1

جیٹ اینتھالپی اضافہ سرکٹ ہے: پلیٹ ہیٹ ایکسچینجر آؤٹ لیٹ → اینتھالپی الیکٹرانک توسیع میں اضافہ والو → پلیٹ ہیٹ ایکسچینجر → جھٹکا جذب کرنے والا → کمپریسر

یہ خاکہ ایک واحد نظام ہے، اور دوسرا نظام اس نظام سے مطابقت رکھتا ہے۔

خصوصیات

Strong Heating Capacity at Low Temperatures

کم درجہ حرارت پر مضبوط حرارتی صلاحیت

عام ایئر کولڈ ہیٹ پمپ -5℃ سے نیچے کی کارکردگی میں نمایاں کمی کا تجربہ کرتے ہیں۔
ایڈوانسڈ EVI ایئر کولڈ ہیٹ پمپ -20 ℃ یا اس سے بھی کم کے محیطی درجہ حرارت پر مستحکم طور پر کام کر سکتے ہیں۔

نمایاں طور پر بہتر حرارتی صلاحیت

کم درجہ حرارت کے حالات میں حرارتی صلاحیت میں 20% ~ 40% اضافہ ہوتا ہے۔

اعلی توانائی کی کارکردگی

بہتر COP اور آپریٹنگ توانائی کی کھپت میں کمی۔

محفوظ کمپریسر آپریشن

ایگزاسٹ ٹمپریچر کو مؤثر طریقے سے کم کیا، زیادہ گرم ہونے کے خطرے کو کم سے کم۔

تنصیب سے پہلے تیاری

1. تنصیب کی جگہ پر لے جانے پر، EVI ایئر کولڈ ہیٹ پمپ کو تمام اشیاء کی پیکنگ لسٹ کے مطابق احتیاط سے چیک کیا جائے گا۔ اگر کوئی نقصان یا پرزہ غائب ہو، تو اسے فوری طور پر ہیسرپ فیکٹری کو مطلع کیا جائے گا۔
2. استعمال کنندہ کو ناقابل اصلاح سخت فاؤنڈیشن یا کنکریٹ کی بنیاد فراہم کرنا ہوگی۔ فاؤنڈیشن فلیٹ ہونی چاہئے اور خود EVI ایئر کولڈ ہیٹ پمپ کا وزن برداشت کرنے کے قابل ہونا چاہئے: پوری یونٹ کے لئے، اسے ڈرائنگ کے مطابق براہ راست لوڈ بیئرنگ بیم پر رکھا جا سکتا ہے (ملحقہ I دیکھیں)۔
3. EVI ایئر کولڈ ہیٹ پمپ کو ہوادار جگہ پر رکھا جا سکتا ہے، جیسے کہ چھت، بالکونی یا ایئر کنڈیشننگ جگہوں کے قریب تنصیب کے کسی بھی آسان مواقع۔ یونٹ کے ارد گرد وینٹیلیشن کی کافی جگہ ہونی چاہیے، اور یونٹ کے سامنے اور پیچھے، بائیں اور دائیں اطراف میں 1.5 میٹر سے کم جگہ نہیں ہونی چاہیے۔ ایئر آؤٹ لیٹ کے 5 میٹر کے اندر باہر نکلنے والے ہوا کے بہاؤ کو متاثر کرنے والی کوئی رکاوٹ نہیں ہونی چاہیے۔ ہر یونٹ کی باہمی مداخلت کو روکنے اور یونٹ کی معمول کی کارکردگی کو متاثر کرنے کے لیے یونٹ اور یونٹ کی ایئر انلیٹ سطح کے درمیان فاصلہ 3 میٹر سے کم نہیں ہونا چاہیے (ملحقہ II دیکھیں)۔
4. EVI ائیر کولڈ ہیٹ پمپ کے کنیکٹنگ پائپ اور خود یونٹ کو مقامی HVAC معیارات کے مطابق تیار کیا جانا چاہیے۔

پروجیکٹ کیسز

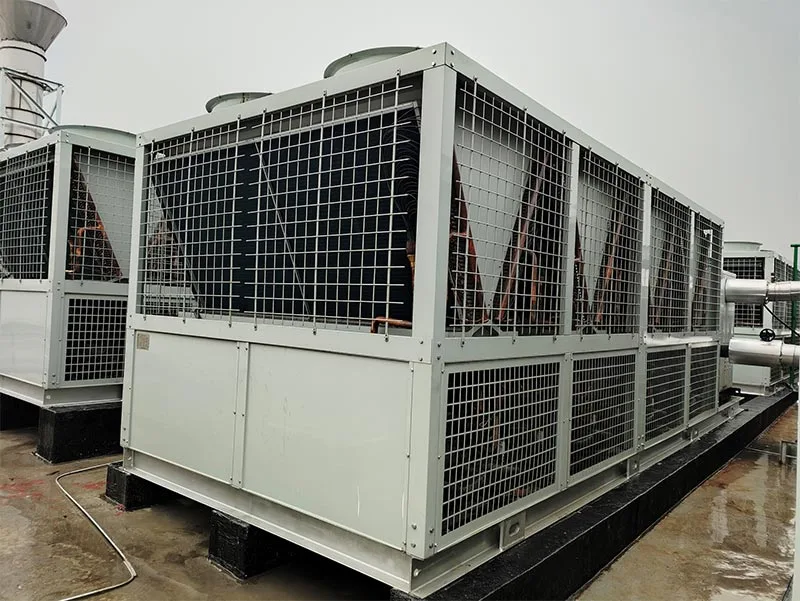

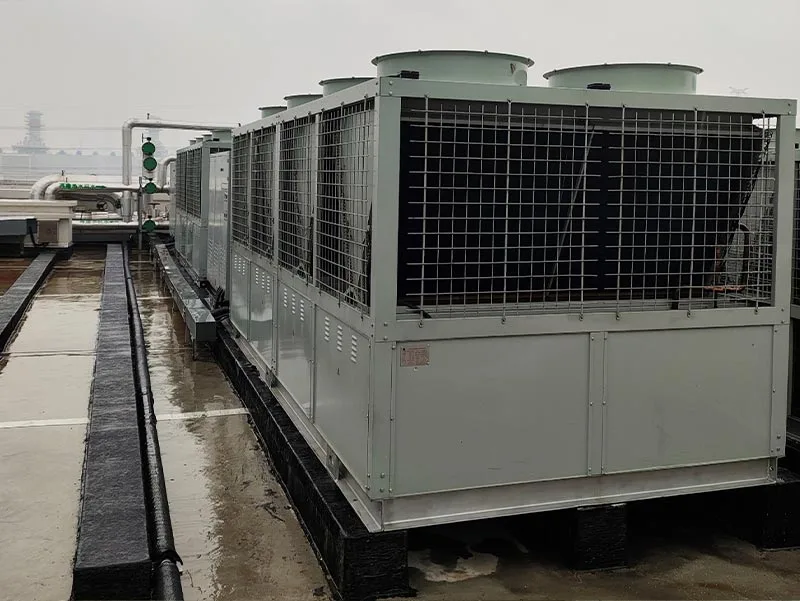

EVI ایئر کولڈ ہیٹ پمپ چھت پر نصب ہیں۔
