فیکٹری ڈائریکٹ سپلٹ کرین ایئر کنڈیشنر

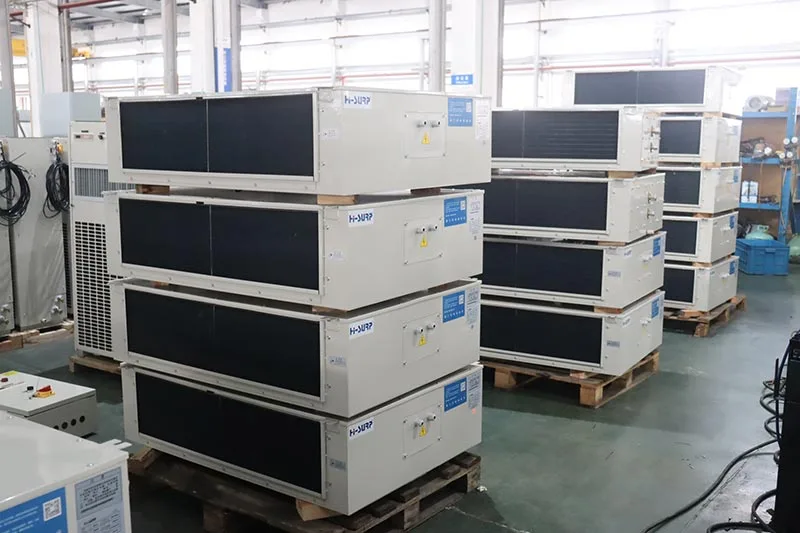

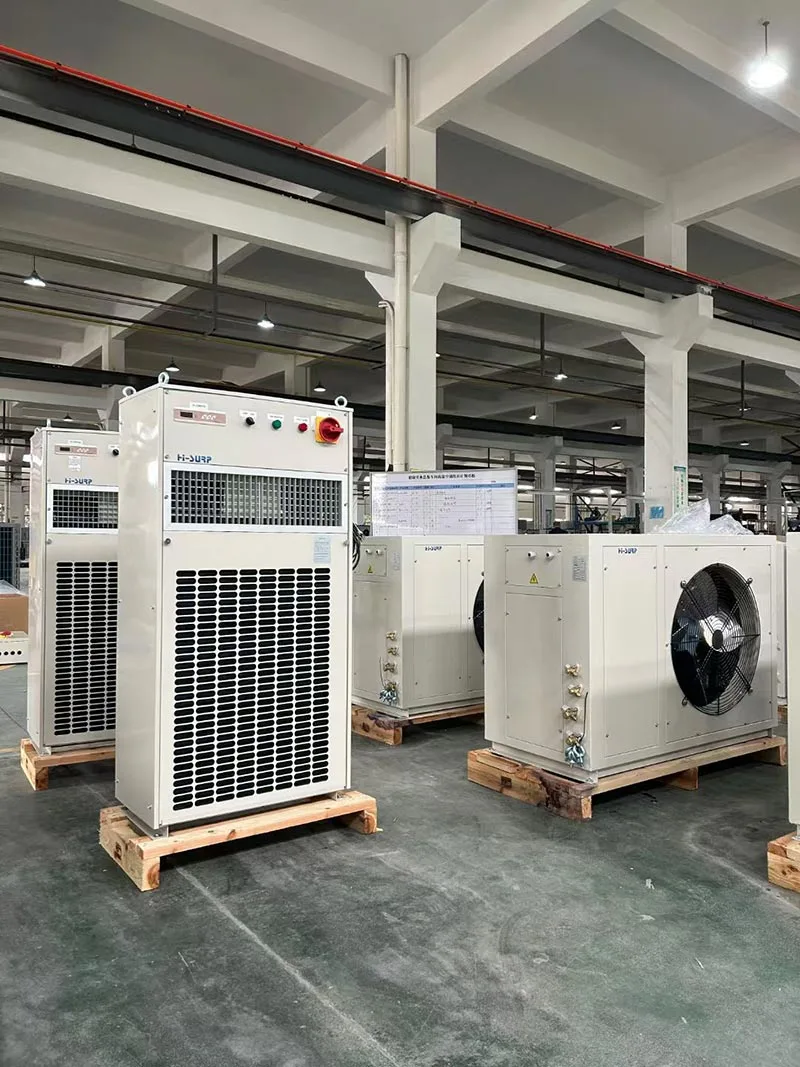

سپلٹ کرین ایئر کنڈیشنرز کی اقسام

HISURP اسپلٹ کرین ایئر کنڈیشنرز کی تین اقسام ہیں:

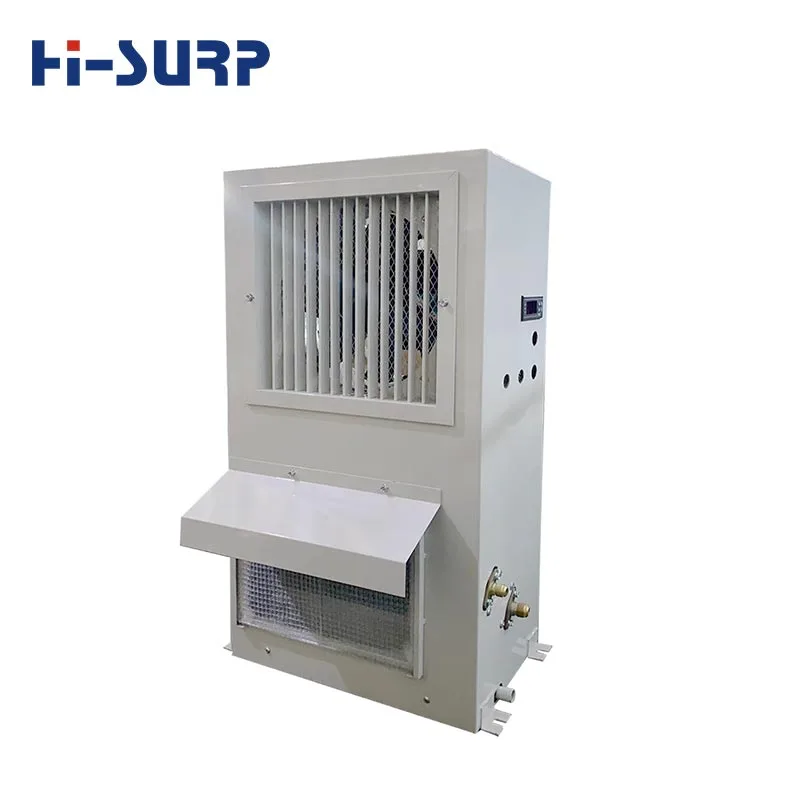

منقسم فرش پر کھڑے کرین ایئر کنڈیشنرز کے لیے،HISURPبی سیریز ہے، ان کیبن کے لیے موزوں ہے جہاں فرش کی کافی جگہ ہے۔

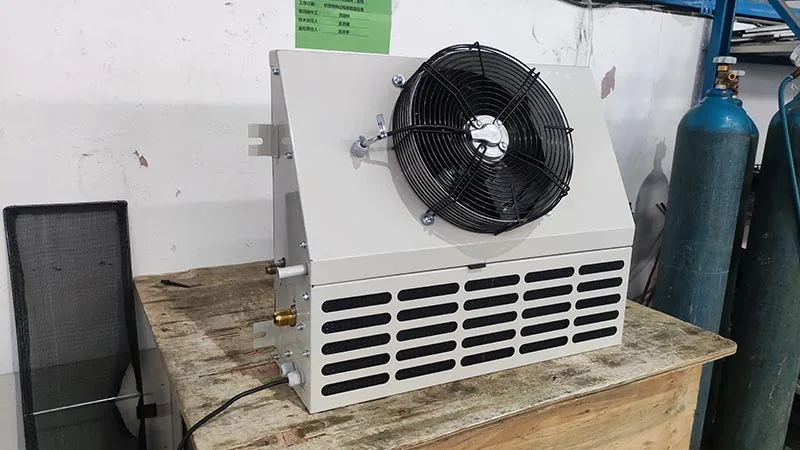

اسپلٹ وال ماونٹڈ کرین ایئر کنڈیشنرز کے لیے، HISURP میں BD/BG سیریز ہے، جس کی ظاہری شکل ایک ترچھی سطح اور کمپیکٹ سائز کے ساتھ ہے۔ BG/BD کی تنصیب کے لیے خصوصی توجہ کی ضرورت ہے (ڈرپ پین کی مختلف پوزیشنوں کی وجہ سے؛ ریفریجرینٹ بخارات گاڑھا ہونے کا سبب بن سکتے ہیں)۔

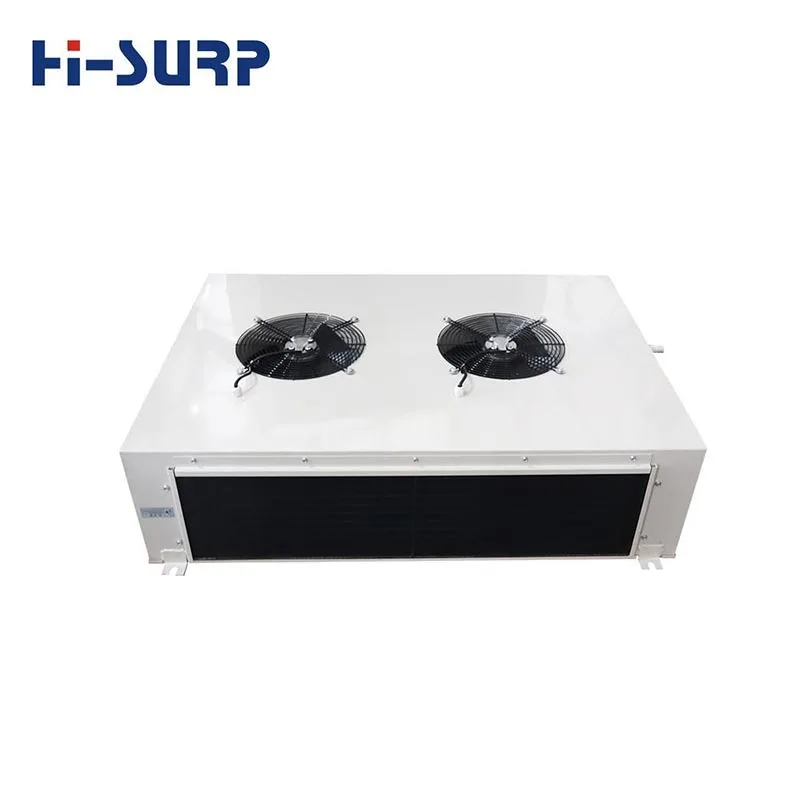

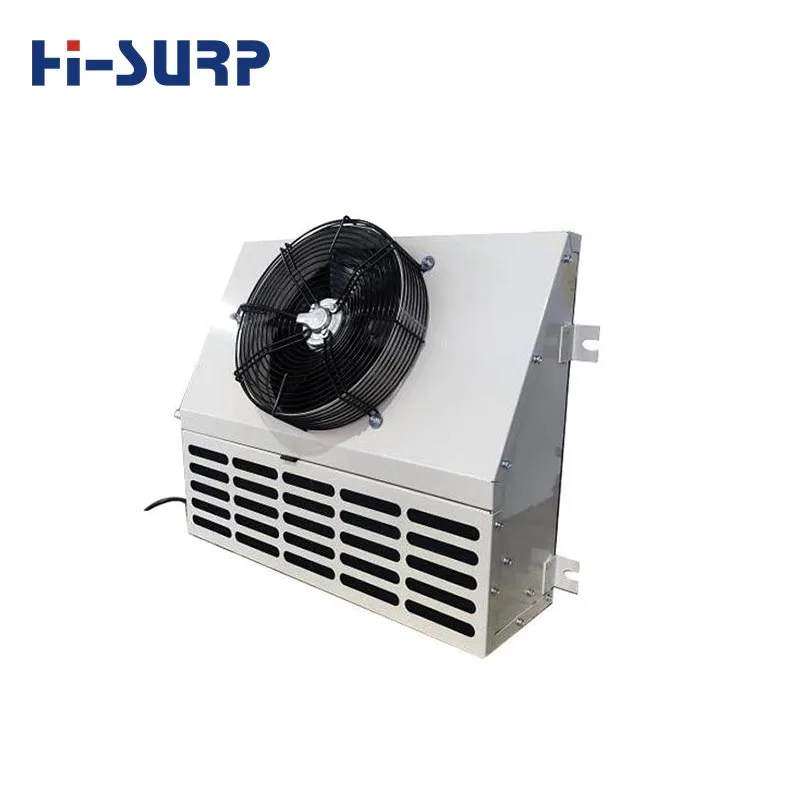

اسپلٹ سیلنگ کرین ایئر کنڈیشنرز کے لیے، HISURP میں BX سیریز ہوتی ہے، جو عام طور پر چھت کے بیچ میں رکھی جاتی ہے، جس کے نیچے ایئر آؤٹ لیٹ ہوتا ہے اور سامنے اور پیچھے کی طرف واپسی ہوا ہوتی ہے۔

HISURP سپلٹ کرین ایئر کنڈیشنرز کا جائزہ

کولنگ کی صلاحیت: 4 ~ 24 کلو واٹ

حرارتی صلاحیت: 3 ~ 10 کلو واٹ

ریفریجرینٹ: R134a, R142b, R227ea, R515B, R236fa

بجلی کی فراہمی: AC380/400/440-3PH-50Hz/60Hz

ٹھنڈک کے کام کرنے کی حالت: محیط DB درجہ حرارت: 45 ° C؛ انڈور DB/WB 30/24 ° C ہے۔

تانبے کے پائپ: ضرورت ہے۔

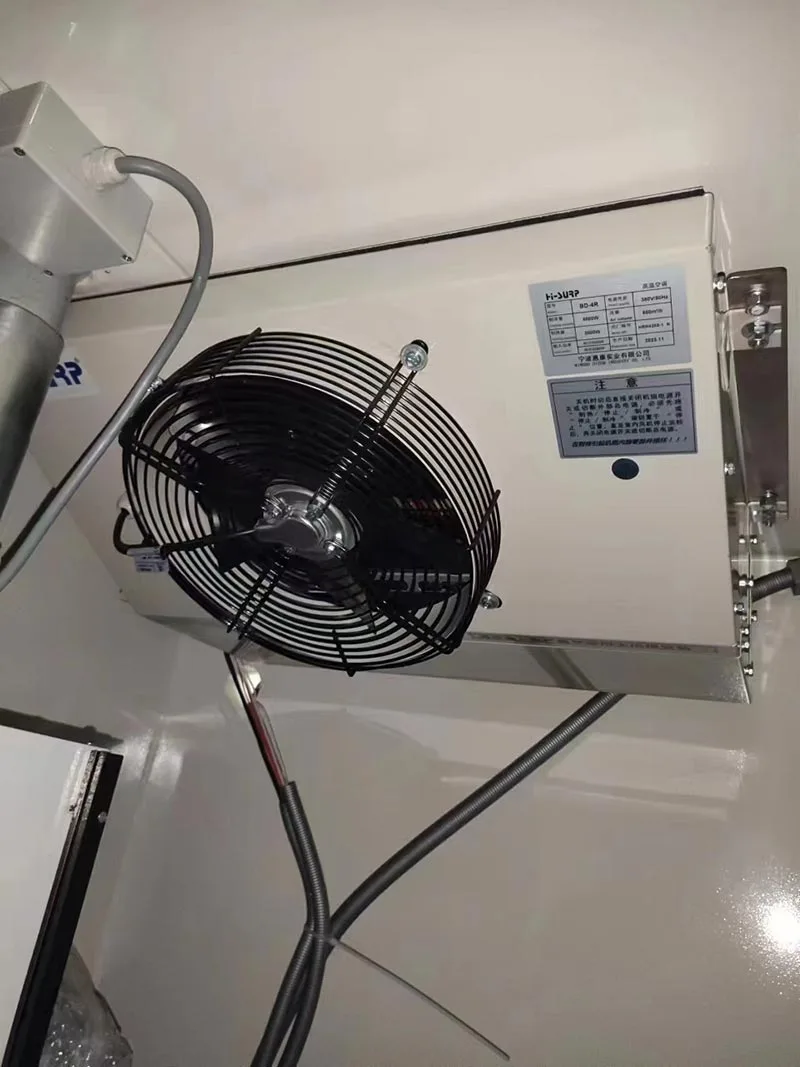

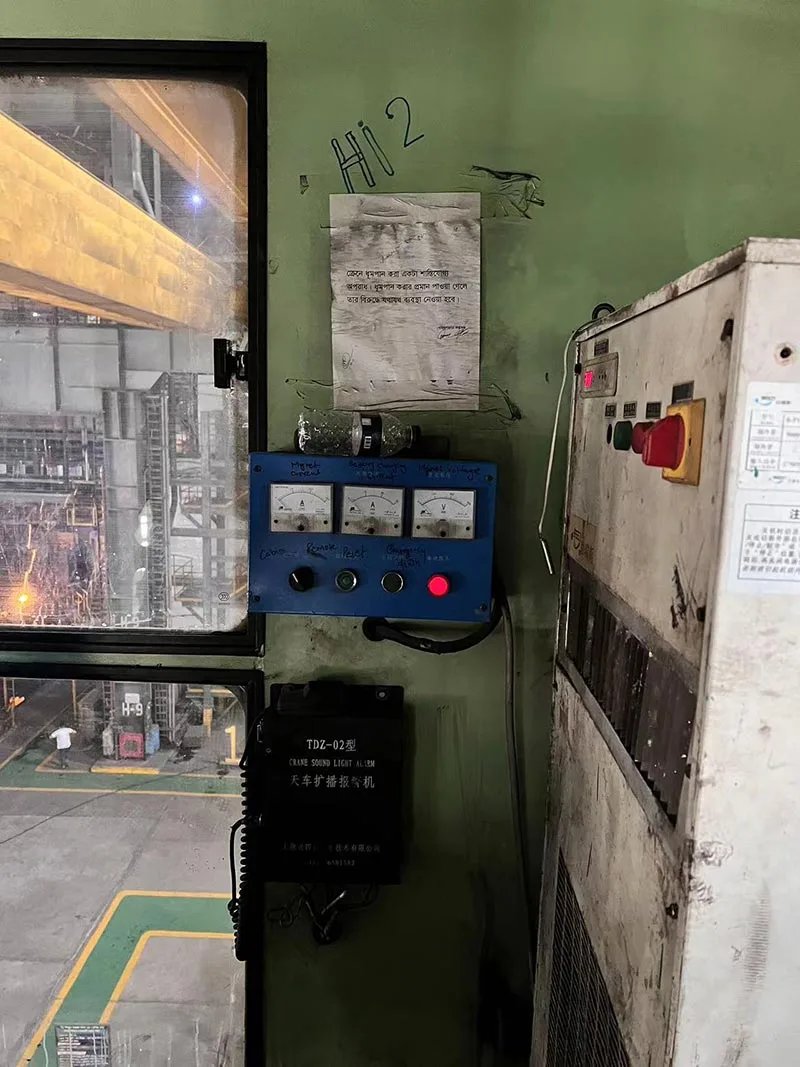

HISURP سپلٹ کرین ایئر کنڈیشنرز کو کیسے انسٹال کریں؟

A. تصدیق کریں کہ آیا تنصیب کی پوزیشن تانبے کی ٹیوبوں اور بجلی کی تاروں کے کنکشن کی سہولت فراہم کرتی ہے۔

B. فاؤنڈیشن کی ہمواری، افقی اور کافی مضبوطی کو یقینی بنائیں اور بیرونی یونٹ کو 4-M12 بولٹ، نٹ اور اسپرنگ واشر کے ساتھ بڑھتے ہوئے پاؤں سے جوڑیں۔

C. اندرونی یونٹ آسانی سے گر جاتا ہے کیونکہ یہ اونچا اور پتلا ہوتا ہے، اس لیے اسے یونٹ کے لیے مربوط جگہ کے ذریعے ڈرائیور کی کیب کے پچھلے پینل سے محفوظ طریقے سے جوڑا جانا چاہیے۔

D. یونٹ کو ایسی جگہ نہیں لگانا چاہیے جہاں پانی کے قطرے کا سامنا ہو، یا یہ بجلی کے جھٹکے یا رساو کا سبب بن سکتا ہے۔

E. ریفریجرینٹ ٹیوبوں کی تنصیب سے پہلے انٹرفیس کو چیک کریں اور ٹیوبیں ڈالنے کے دوران پیچھے والے انٹرفیس کو بند رکھیں اور ٹیوبوں کے اندر دھول یا پانی نہ ہو۔

F. انڈور اور آؤٹ ڈور یونٹس کو شٹ آف والوز کے ساتھ ریفریجرینٹ کاپر ٹیوبوں کے ساکٹ کے ساتھ متعلقہ طول و عرض Φ1/2” مائع لائن کے لیے اور Φ3/4” گیس لائن کے لیے منسلک کیا جاتا ہے۔ معیاری لمبائی 5m ہے۔ اگر یہ لمبا ہونا ضروری ہے تو، صارف کو آرڈر دیتے وقت خصوصی نوٹس دینا چاہیے۔

G. تانبے کی نلیاں بہت احتیاط سے موڑ کے ساتھ جڑی ہونی چاہئیں اگر وہ کچلے جائیں۔ اس آپریشن کے لیے پائپ موڑنے والے آلات کی سفارش کی جاتی ہے۔ موڑ کا رداس (R) ≥70mm ہے۔ ٹیوبوں میں شگاف پڑنے یا ٹوٹ جانے کی صورت میں موڑنے کو دہرایا نہیں جانا چاہیے۔

H. ٹیوبوں کے دونوں سروں کے انڈور اور آؤٹ ڈور سکریو کنکشن کو محفوظ اور سخت ہونا چاہیے (خراب)۔ ویلڈنگ میں فلیٹ ویلڈنگ سیون اور رساو سے پاک ہونے کی ضمانت ہونی چاہیے۔

I.  25 کلوگرام/سینٹی میٹر² نائٹروجن کو کم پریشر والے سروس والو میں لگایا جاتا ہے اور رساو کا پتہ لگانے کے لیے تانبے کی ٹیوبوں کے کنکشن یا ویلڈنگ سیون پر صابن کا پانی یکساں طور پر لگایا جاتا ہے۔ اگر کم پریشر والے سروس والو سے نائٹروجن نہیں نکلتی ہے تو ویکیوم پمپنگ شروع کر دی جائے گی۔ اگر کوئی رساو دریافت ہوتا ہے، تو اسے نائٹروجن جاری کرنے کے بعد ختم کرنا چاہیے اور پھر رساو کا پتہ لگانا دوبارہ کیا جاتا ہے۔

J. اگر یونٹ کے اندر کوئی واٹر سیل موڑ نہیں رکھا گیا ہے، تو موڑ کی واٹر سیل کو انڈور یونٹ کے آؤٹ لیٹ پر رکھنا چاہیے تاکہ گاڑھا پانی آسانی سے خارج ہو سکے۔ ڈرینیج ٹیوبیں یونٹ کے واٹر پین سے نیچے کی جگہ پر لگائی جائیں؛

K. تمام تاروں اور کیبلز کو یونٹ کے ساتھ فراہم کردہ وائرنگ کے اسکیمیٹک ڈایاگرام کے مطابق صحیح اور محفوظ طریقے سے منسلک ہونا چاہیے، اور یہ یقینی طور پر منع ہے کہ لائن پلیٹ وغیرہ کو دبانے سے کیبلز کو کھرچنا یا اسکواش کرنا۔

L. پاور سپلائی لائنوں کو پاور سپلائی اور کنٹرول لائن کے انلیٹ کے ذریعے داخل کیا جاتا ہے جیسا کہ آؤٹ لائن ڈرائنگ میں دکھایا گیا ہے، اور پھر ٹرمینلز "L1、L2、L3" اور PE سے منسلک کیا جاتا ہے۔ دیگر لائنوں کو اسی سمت میں بچھایا جانا چاہئے جس طرح پاور سپلائی لائن ہے، جیسا کہ سرکٹ ڈایاگرام میں تفصیل سے بتایا گیا ہے۔ تمام کیبلز کو روٹنگ کے سوراخوں سے گزرتے وقت دھاتی نلی سے ملبوس ہونا چاہیے، اور ربن سے مضبوطی سے باندھنا چاہیے۔

M. مناسب قطر کے تانبے کے کنڈکٹرز کا انتخاب ایئر کنڈیشنر کے لیے الیکٹرک وائرنگ کے درج ذیل جدول کے مطابق کیا جاتا ہے اور یونٹ کے ساتھ فراہم کردہ سرکٹ ڈایاگرام کے مطابق جڑے ہوتے ہیں۔

ایئر کنڈیشنر کی الیکٹرک وائرنگ

N. ٹیوبوں کو جوڑنے کے بعد، تاروں اور نکاسی کے ٹیوبوں کو نصب کیا جاتا ہے، ربن کا استعمال تانبے کی ٹیوبوں، تاروں اور نکاسی کی ٹیوبوں کو 200mm-300mm کی کلیئرنس پر باندھنے کے لیے کیا جاتا ہے۔ کنیکٹنگ ٹیوبوں میں گرمی کی اچھی موصلیت کو یقینی بنانا چاہیے، کیونکہ بے نقاب تانبے کی ٹیوبوں کا زیادہ درجہ حرارت آپس میں جڑنے والی تاروں اور نکاسی آب کی نلیاں کو نقصان پہنچا سکتا ہے۔

O۔انڈور یونٹ کے الیکٹرک کور اور ایئر انٹیک جالی کو اچھی طرح سے رکھا جانا چاہیے۔ بیرونی یونٹ کا پینل واپس رکھا گیا ہے۔ یونٹ کو برقی بنا کر کولنگ آپریشن کے امتحان میں ڈالا جاتا ہے (20-30 منٹ کے لیے)۔ اگر کوئی کمپن، رساو یا غیر معمولی خرابی وغیرہ ہوتی ہے تو اسے فوری طور پر حل کرنا چاہیے۔ مزید یہ کہ ائیرکنڈیشنر استعمال کرنے کا طریقہ صارف کو سکھایا جانا چاہیے۔

P. اگر یونٹ فیز فیلور اور اینٹی فیز پروٹیکٹرز سے لیس ہے، تو یہ چیک کرنا ضروری ہے کہ آیا متعلقہ مقامی ضوابط (مثلاً نیشنل الیکٹریکل کوڈ) کے مطابق بجلی کی سپلائی درست طریقے سے منسلک ہے۔ وولٹیج درجہ بند وولٹیج کے ±15% سے زیادہ نہیں ہونا چاہیے۔

Q. اگر یونٹ جہاں نصب ہے وہ اعلی درجہ حرارت کے ذرائع سے سنگین تابکاری کا شکار ہے، صارف کو ذرائع اور یونٹ کے درمیان چکر لگانے کی ضرورت ہے۔

HISURP سپلٹ کرین ایئر کنڈیشنرز کی تخصیص

* مخالف سنکنرن

ہیٹ ایکسچینجر سنکنرن تحفظ کے اختیارات میں شامل ہیں: پینٹنگ؛ الیکٹروفورسس؛  نینو الیکٹروفورسس؛ تانبے کی ٹیوب ایلومینیم کے پنکھے۔ نیچے دی گئی تصویر الیکٹروفورسس کا اسکیمیٹک ڈایاگرام دکھاتی ہے۔

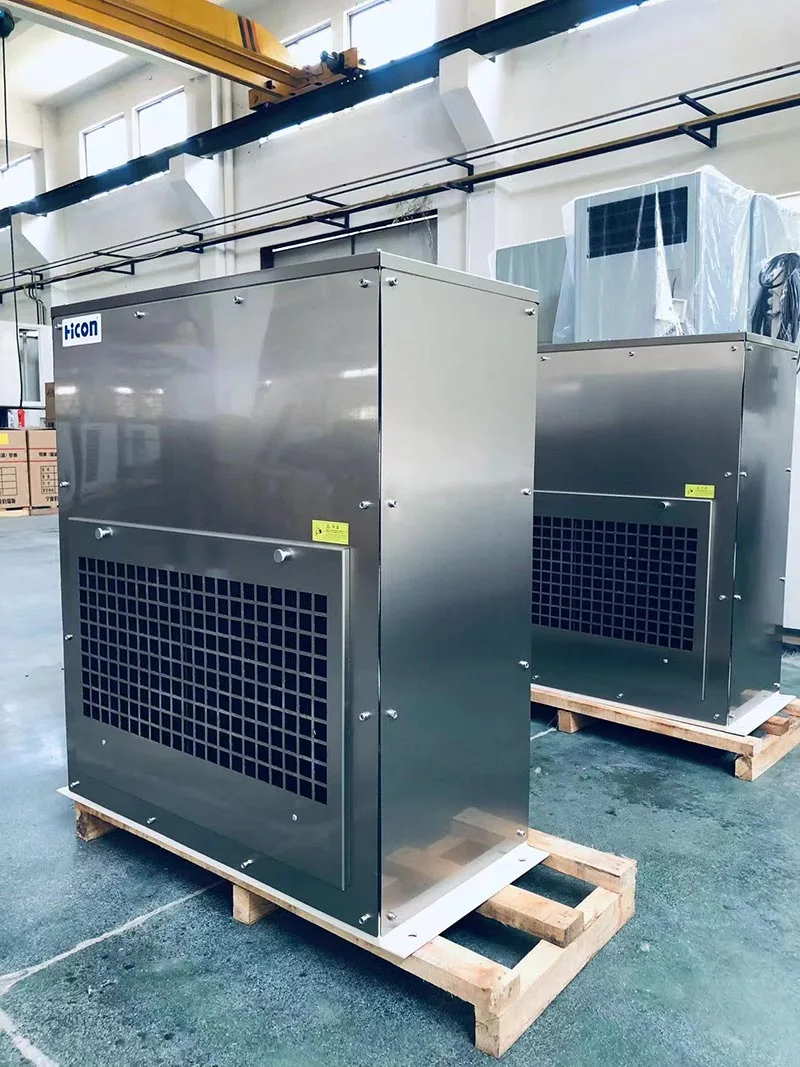

شیٹ میٹل سنکنرن تحفظ کے اختیارات میں شامل ہیں: پینٹنگ (معیاری C3)؛ جستی شیٹ الیکٹروفورسس + پینٹنگ؛ اور سٹینلیس سٹیل. نیچے دی گئی تصویر سٹینلیس سٹیل کی اسکیمیٹک ڈایاگرام دکھاتی ہے۔

* دھماکہ پروف

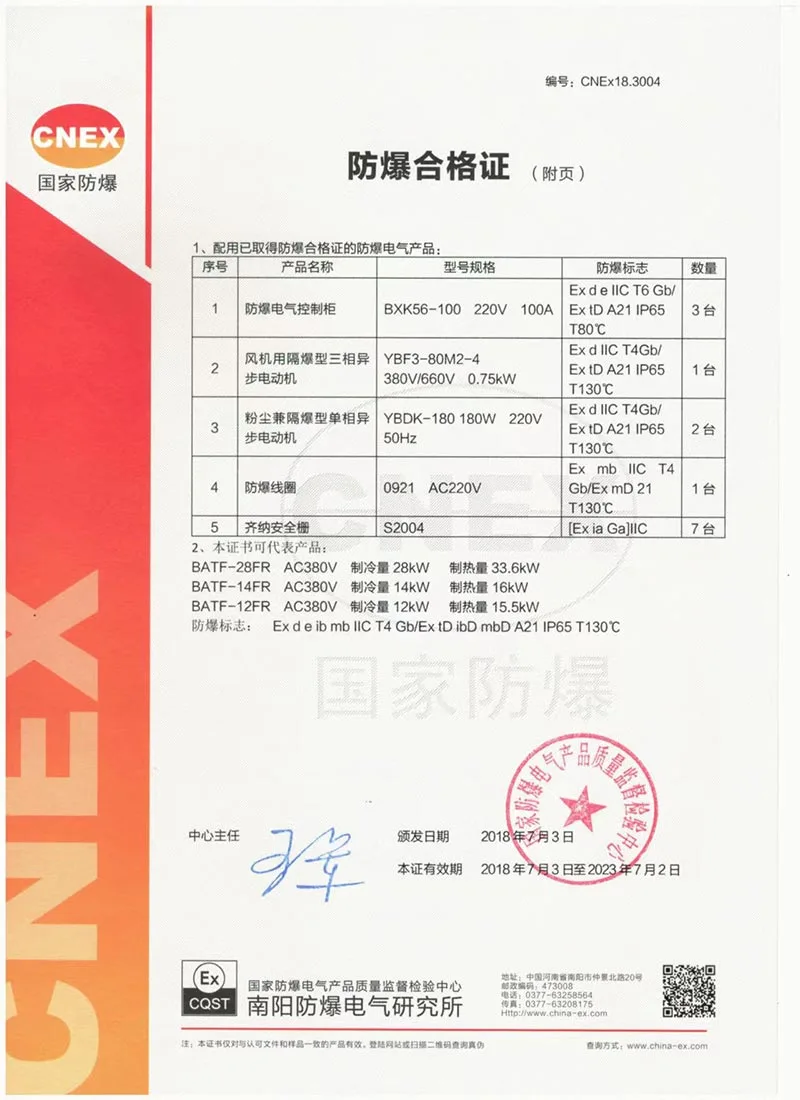

HISURP سپلٹ کرین ایئر کنڈیشنرز کے پاس CNEX سرٹیفکیٹ ہے۔

BT4 بنیادی طور پر زون 2 کے خطرناک گیس والے علاقوں کے لیے موزوں ہے، جس کی سطح کا زیادہ سے زیادہ درجہ حرارت 135°C سے زیادہ نہیں ہے (زیادہ عام استعمال کیا جاتا ہے)۔

CT4 دونوں زون 1 اور زون 2 کے خطرناک گیس والے علاقوں کے لیے موزوں ہے، جس کی سطح کا زیادہ سے زیادہ درجہ حرارت 135°C سے زیادہ نہ ہو۔

اور HISURP ان میں سے کوئی ایک کر سکتا ہے۔
