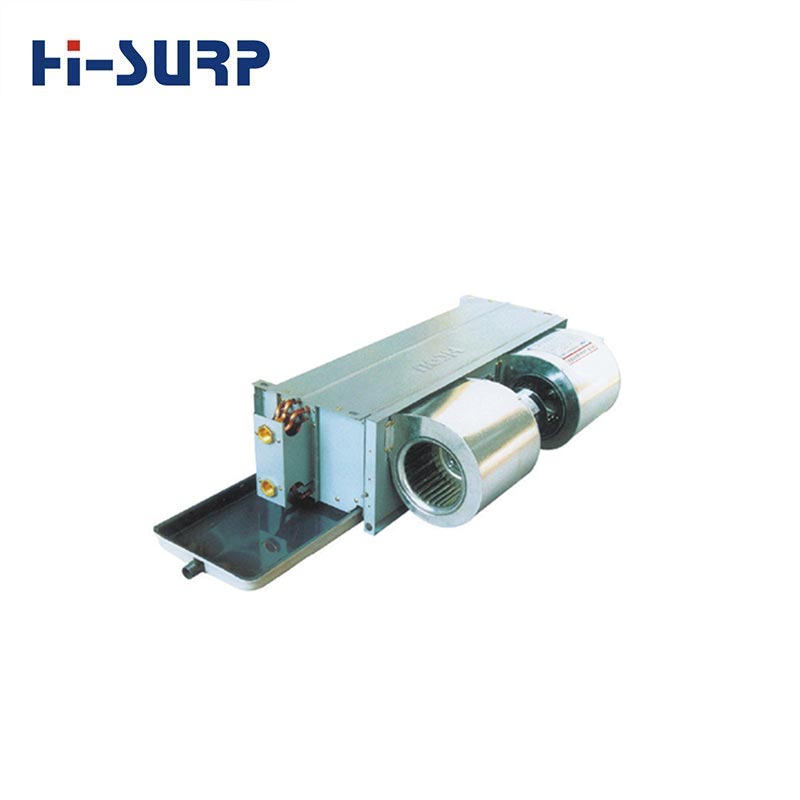

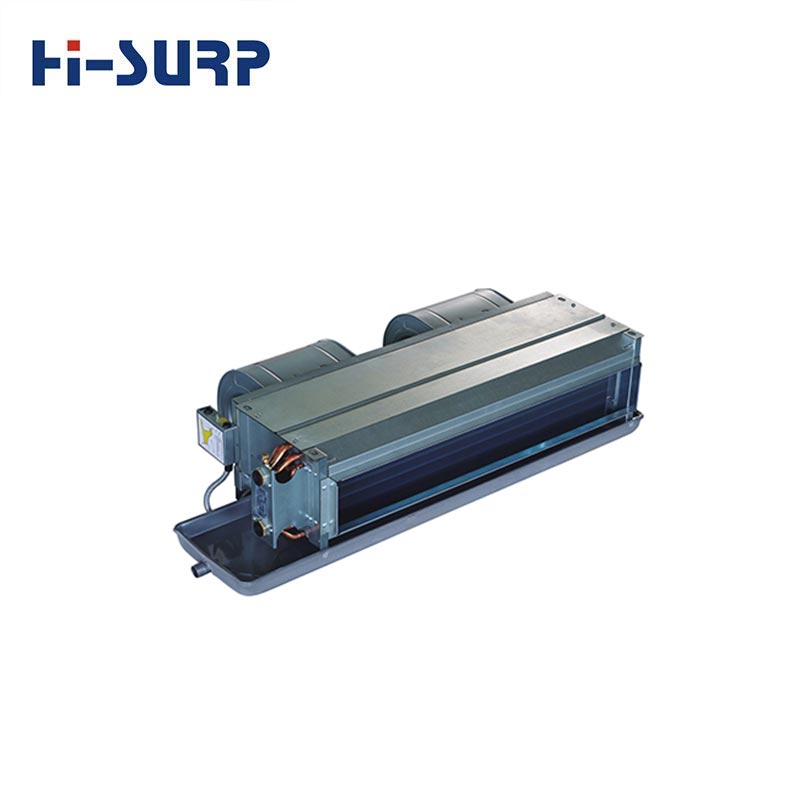

چھپا ہوا پنکھا کوائل یونٹ

Hisurps مخفی فین کوائل یونٹس کو نیم مرکزی ائر کنڈیشننگ سسٹمز میں بڑے پیمانے پر استعمال کیا جا سکتا ہے، جیسے کہ ہوٹل، ہسپتال، اپارٹمنٹس، ولاز، دفتری عمارتیں، وغیرہ۔ اس پروڈکٹ نے اندرون اور بیرون ملک اسی طرح کی مصنوعات کے جوہر کو جذب کیا ہے، اور مستقبل میں ایئر کنڈیشننگ کی ترقی پر توجہ مرکوز کرتا ہے۔ یہ نئی صدی کے لیے ایک اعلیٰ معیار کی ایئر کنڈیشنگ پروڈکٹ ہے۔

اقسام

فین کوائل یونٹ سیریز میں کئی اقسام شامل ہیں: افقی چھپا ہوا، افقی بے نقاب، عمودی چھپا ہوا، عمودی ایک سو سے زیادہ وضاحتوں کے ساتھ ایکسپوزڈ، کیسٹ ایکسپوزڈ، وال ماونٹڈ، اور کالم ماونٹڈ۔ صارفین منتخب کر سکتے ہیں۔ پراجیکٹ کے مختلف حالات کے مطابق مناسب طریقے سے ٹائپ کریں، لیکن ہائی سٹیٹک پریشر یونٹس اور ریٹرن ایئر بکس والے یونٹس کو بھی صارف کی ضروریات کے مطابق ترتیب دیا جا سکتا ہے)۔

اجزاء

قسم یا تفصیلات سے قطع نظر، چھپے ہوئے پنکھے کی کوائل یونٹس بنیادی طور پر اجزاء پر مشتمل ہوتے ہیں جیسے پنکھا (امپلر، volute)، موٹر، ہیٹ ایکسچینجر (کوائل)، ایئر فلٹر، اور الیکٹریکل ریگولیٹر۔

تفصیلات

ماڈل				MFP-34KM-(Q)M1	MFP-51KM-(Q)M1	MFP-68KM-(Q)M1	MFP-85KM-(Q)M2	MFP-102KM-(Q)M2	MFP-136KM-(Q)M3	MFP-170KM-(Q)M3	MFP-204KM-(Q)M3	MFP-238KM-(Q)M3	MFP-255KM-(Q)M4	MFP-272KM-(Q)M4
پینل کا ماڈل				MB-SD11M1			MB-SD11M2		MB-SD11M3				MB-SD11M4
بجلی کی فراہمی				220V,50Hz,1Ph
ہوا کا حجم		H	m3/h	380	550	680	880	1050	1380	1750	2050	2200	2500	2720
		M		300	440	540	700	840	1100	1400	1640	1760	2000	2040
		L		230	330	410	530	630	830	1050	1230	1320	1500	1360
جامد دباؤ			پا	0	0	0	0	0	0	0	0	0	0	0
کولنگ کی صلاحیت	ٹی ایچ	H	W	2000	3000	3800	4900	5800	7500	9800	11000	12000	13400	15000
	ٹی ایچ		BTU/h	6824	10236	12966	16719	19790	25590	33438	37532	40944	45721	51180
	ایس ایچ		W	1400	2200	2850	3500	4250	5500	7150	8250	9100	10100	11175
	ایس ایچ		BTU/h	4777	7506	9724	11942	14501	18766	24396	28149	31049	34461	38129
	ٹی ایچ	M	W	1700	2550	3250	4150	4950	6400	8350	9350	10200	11100	12450
	ایس ایچ	M	W	1150	1800	2350	2850	3500	4550	5950	6850	7650	8350	9560
	ٹی ایچ	L	W	1400	2050	2600	3400	4000	5200	6750	7600	8300	9200	10300
	ایس ایچ	L	W	950	1400	1850	2300	2800	3600	4700	5450	6000	6700	8400
حرارتی صلاحیت	H		W	3100	4700	5900	7600	9000	11600	15200	17100	18600	21400	24000
	M		W	2650	4000	5000	6450	7650	9850	12900	14550	15800	17200	19900
	L		W	2100	3150	3950	5100	6050	7750	10200	11450	12450	12900	15200
شور	H	0پا	dB(A)	37	39	44	42	45	46	48	50	52	52	53
پاور ان پٹ	H	0پا	W	30	37	50	63	80	125	150	190	210	220	240
پانی کے بہاؤ کا حجم			m3/h	0.34	0.51	0.65	0.83	0.99	1.28	1.67	1.87	2.04	2.28	2.55
پانی کے دباؤ میں کمی			کے پی اے	23	27	26	28	27	26	35	36	42	43	45
ایف سی ای ای آر				61	71	68	68	65	55	57	51	50	52	53
ایف سی سی او پی				94	112	105	106	100	84	89	80	77	83	85
پانی کا طول و عرض (اندر اور باہر) کنکشن پائپ			میں	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"
پانی کا طول و عرض (اندر اور باہر) کنکشن پائپ			باہر	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"
کنڈلی			قسم	ہائیڈرو فیلک ایلومینیم کنڈلی پہننے کے لیے اعلیٰ موثر تانبے کا پائپ
پانی کے ڈرین پائپ کا طول و عرض			ملی میٹر	26	26	26	26	26	26	26	26	26	26	26
پمپ کی طرف سے نکالا	خالص طول و عرض (ملی میٹر)	یونٹ	L×W×H ملی میٹر	592592242			750750242		840840242	840840292			946946292
	خالص طول و عرض (ملی میٹر)	پینل	L×W×H ملی میٹر	65065040			85085040		95095040	95095040			1050105040
	خالص وزن	یونٹ	کلو	15.4	16.3	16.5	21.2	21.6	24.9	27.8	28.1	28.3	31.5	33.1
	خالص وزن	پینل	کلو	2.2			4.5		5.4				5.9
فطرت کی طرف سے خشک	خالص طول و عرض (ملی میٹر)	یونٹ	L×W×H ملی میٹر	592592340			750750340		840840340	840840390			946946390
	خالص طول و عرض (ملی میٹر)	پینل	L×W×H ملی میٹر	65065040			85085040		95095040				1050105040
	خالص وزن	یونٹ	کلو	17	17.3	17.5	22.4	22.8	26	29.1	30	30	33.2	34.8
	خالص وزن	پینل	کلو	2.2			4.5		5.4				5.9	5.9

کوالٹی کنٹرول

1. ہر چھپے ہوئے پنکھے کوائل یونٹ کا ڈیزائن، پروڈکشن، اور فروخت سختی سے اس کے مطابق کی جاتی ہے۔ ISO9001: 2000 کوالٹی اشورینس سسٹم مصنوعات کی وشوسنییتا کو یقینی بنانے کے لیے۔

2. ہر چھپے ہوئے پنکھے کوائل یونٹ کو قومی معیارات کے مطابق سخت جانچ پڑتال سے گزرنا پڑتا ہے نیشنل کمپریسر اور ریفریجریشن ایکوپمنٹ کوالٹی سپرویژن کی طرف سے تسلیم شدہ فل پرفارمنس ٹیسٹنگ پلیٹ فارم مرکز کارکردگی کے تمام اشارے قومی معیارات کے تقاضوں کو پورا کرتے ہیں یا اس سے تجاوز کرتے ہیں۔ مصنوعات کا معیار مستحکم ہے۔ اور آپریشن قابل اعتماد ہے، جس سے گھریلو اور بین الاقوامی سطح پر صارفین کی جانب سے متفقہ تعریف حاصل کی جاتی ہے۔

: چھپا ہوا پنکھا کنڈلی یونٹ بنانے والا
